ローラーガイドシューまたはスライディングガイドシューのどちらのタイプが適用されますか

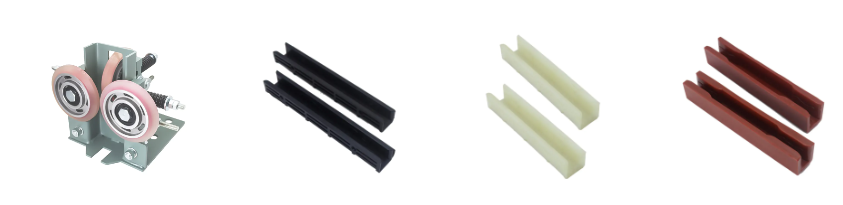

簡単に言うと、 エレベーターローラーガイドシュー 中高層ビルの高速旅客用エレベーターに適しています。 エレベーター スライディング ガイド シュー 貨物用エレベーターおよび低速旅客用エレベーターの標準的な選択肢です。どちらもエレベーター ガイド シュー タイプのより広いカテゴリに属しており、正しい選択はほぼ完全に、かごの速度、荷重パターン、および建物が実際に必要とする乗り心地の滑らかさによって決まります。
ガイド シューは、エレベータのガイド レールとかごまたはつり合いおもりの間に配置され、走行中にたわんだり、傾いたり、揺れたりすることなく、両方がレールに沿って厳密に上下に動き続けるようにします。この単一のコンポーネントは、乗り心地、レールの摩耗、および耐用年数にわたってエレベーター システムに必要なメンテナンスの度合いに直接影響します。
ガイドシューが実際にシャフト内でどのように機能するか
タイプに関係なく、すべてのガイド シューは、レールに接触するシュー ライニング、ガイド レール本体に沿って走行するガイド シュー シート、アセンブリをかごフレームまたは釣合おもりフレームに固定するガイド シュー シートという 3 つのコア部品で構成されています。スライディングデザインでは、上部セクションにオイルカップを搭載することもでき、これにより靴のライニングとレール表面の間に潤滑剤が供給され、摩擦が軽減され、ライニングの寿命が長くなります。
コアコンポーネントの概要
- 靴ライニング、ガイドレールと直接接触する摩耗面
- ガイドレール本体、シャフトを通る垂直スチールトラック
- ガイドシューシート、シューを車両またはカウンターウェイトに接続するブラケット
- オイルカップ、スライドタイプにあり、ライニングとレール接触部を潤滑します
これらの部品が組み立てられ位置調整されると、ガイド シューによってかごのフレームが単一の垂直方向の経路に拘束されます。これがまさに、取り付け時の位置合わせの精度がシュー自体の材質の品質と同じくらい重要である理由です。
ローラーガイドシューの構造とその性能が最も発揮される場所
ローラー ガイド シューは、固定されたスライド ライニングを、ガイド レールの表面を引きずるのではなく、ガイド レールの表面に沿って転がる一連の回転ホイールに置き換えます。接触点が滑るのではなく回転するため、摩擦が急激に低下し、車が高速で走行できるようになり、車室内に伝わる振動が大幅に減少します。
この転がり接触が主な原因です。 ローラーガイドシューメーカー 通常、速度と乗り心地の両方が同時に向上する高層ビルの乗客用エレベーターをターゲットにしています。ローラーガイドシューは、既存のガイドレールを変更せずに古いエレベーターをより高速な乗客ユニットにアップグレードする近代化プロジェクトでも一般的です。
| 特徴 | 典型的な動作 |
|---|---|
| 接点の種類 | レール表面に沿った転動輪接触 |
| 摩擦レベル | 低く、高速での熱の蓄積を軽減します |
| 潤滑の必要性 | 最小限、ホイールベアリングは定期的なチェックのみ必要です |
| 共通設定 | 中高層用エレベーター |
スライディングガイドシューの構造とその性能が最も発揮される箇所
スライディング ガイド シューは、固定ライニングをレール上で転がるのではなく、レールと継続的に接触した状態に保ちます。この設計には 2 つの形式があります。1 つはレールに対して固定位置を保持する固定スライディング ガイド シュー、もう 1 つは弾性スライディング ガイド シューで、スプリング機構を使用してレールの小さな凹凸を吸収し、車内に伝わる衝撃を軽減します。
固定スライドガイドシューは主に貨物用エレベーターで使用されます。シューの両側のクリアランスは一定に保たれ、ライニングとレールの上面との間のギャップは通常、 0.5～2ミリ 。貨物用途では、不均一な積載によりガイド シュー アセンブリに繰り返し横方向の圧力がかかるため、このタイトで一貫したクリアランスがより重要になります。
固定スライドタイプと弾性スライドタイプ
- 固定スライド ガイド シュー、堅固な取り付け、通常は貨物用エレベーターと組み合わせます
- 弾性スライディング ガイド シュー、バネ支持ライニング、低速乗客用エレベーターで一般的に使用
- どちらのタイプも、靴の上部にあるオイルカップを使用してライニングの潤滑を維持します。
- どちらのタイプも、低速で走行する中高層の建物に適しています。
購入者が比較する スライドガイドシューサプライヤー ローラーベースのオプションに比べて、スライディングタイプは、ライニングの摩耗が予測可能であり、定期的なメンテナンスに合わせて交換間隔を計画しやすいため、通常、低速システムのメンテナンスコストが低くなります。
ローラータイプとスライドタイプの速度範囲の比較
速度能力は、2 つのエレベータ ガイド シュー タイプ間の唯一の明確な境界線です。以下の表は、旅客用および貨物用エレベーターのプロジェクト全体で、各タイプが一般的に適合する一般的な速度範囲を示しています。
実際の天井はガイド シュー単独ではなく、エレベータ システム全体の設計に依存するため、これらの範囲は固定制限ではなく一般的な業界パターンです。それでも、このパターンは、ローラーガイドシューが特急車両や高層客車で主流である一方、貨物車両や低層建物では依然としてスライド式が一般的である理由を説明しています。
ガイドシューの種類によるクリアランス公差の違い
靴のライニングとレールの間の隙間は、車の左右の動きに直接影響します。一般に、クリアランスがより厳しく、一貫性があると振動が軽減されますが、より正確な取り付けとレールの位置合わせが必要になります。
ローラーガイドシューは、車輪がレールに対して一定の転がり接触を維持するため、より狭い有効隙間で走行する傾向がありますが、スライディングシューは、走行中にライニングがレール表面に付着しないように、小さな作動隙間に設定されています。
高層ビルにおけるローラーガイドシューズの採用パターン
新築や近代化プロジェクトで建物の高さとエレベーターの移動速度が増加するにつれ、需要は乗用車用のローラーベースのシステムへと着実に移行しています。以下の線は、固定された統計ではなく、この一般的な方向性の傾向を反映しています。
この変化は主に、エレベーター業界の議論で一貫して報告されている 2 つの要因によって推進されています。それは、旅客ビルでの乗り心地の滑らかさに対する期待の高まり、もう 1 つは、鉄道システム全体を交換することなくかごの速度を向上させる近代化プロジェクトの割合の増加です。
主要な選択要素にわたるパフォーマンスの比較
ローラー設計とスライディング設計のどちらを選択するかは、多くの場合、速度だけに基づいて選択するのではなく、いくつかのパフォーマンス要素を総合的に比較検討することになります。以下のレーダー チャートは、購入者が一般的に評価する 5 つの要素に対して両方のタイプを配置しています。
一般に、ローラー ガイド シューは速度性能、乗り心地の滑らかさ、騒音制御の点でより高いスコアを獲得しますが、スライディング ガイド シューはメンテナンスの容易さと貨物輸送時の荷重処理でより高いスコアを獲得する傾向にあります。そのため、貨物エレベーターは依然として固定スライディング設計に大きく依存しています。
長期的なパフォーマンスに影響を与えるインストール要件
エレベータの耐用年数にわたって、どちらのタイプのガイド シューが意図したとおりに機能するかは、正しく設置されているかどうかで決まります。上部と下部のガイド シューは、一度取り付けたら同じ垂直線上に、それらの間にゆがみやねじれがないように取り付ける必要があり、両方とも安全ジョー アセンブリの中心と一致する必要があります。
特に貨物用エレベーターで使用される固定スライド ガイド シューの場合、シューの両側のクリアランスは移動距離全体に渡って一定に保たれ、ライニングとレールの上面との間のギャップは一般に一定の範囲内に保たれます。 0.5～2ミリ 先ほど説明した範囲。このクリアランスをどちらかの方向に誤ると、不均一な摩耗や乗り心地の悪化としてすぐに現れる傾向があります。
確認すべきインストールのチェックポイント
- 上下の靴を縦一直線上に並べる
- ガイドシューシート全体に目に見える歪みやねじれがないこと
- かご側とカウンタウェイト側の両方の安全ジョーを中心とした位置合わせ
- レール全体にわたって一貫したサイドクリアランスを維持
- オイルカップが充填され、スライディングタイプの靴で正しく機能する
建物やエレベーターの用途に合わせたガイドシューのタイプ
建物の輪郭とエレベーターの義務が明確であれば、エレベーターのローラー ガイド シューとエレベーターのスライディング ガイド シューのどちらを選択するかは簡単になります。以下の表は、バイヤーとエレベーター部品チームが通常従う一般的なパターンをまとめたものです。
| 建物またはエレベーターのプロファイル | 一般的に適合するガイドシューのタイプ |
|---|---|
| 高層用エレベーター | ローラーガイドシュー |
| 中層用エレベーター | ローラーガイドシュー or elastic sliding guide shoe |
| 低速乗用エレベーター | 弾性スライディングガイドシュー |
| 貨物用エレベーター | 固定スライドガイドシュー |
| スピードアップグレードによる最新化 | ローラーガイドシュー replacement |
エレベーターのガイドシュー交換プロジェクトに取り組む施設チームは、多くの場合、専門業者にサンプルを依頼する前に、同じプロファイルの照合から開始します。 カスタムエレベーターガイドシュー 既存のレール幅とシューシートの寸法を一致させることは、ガイドシューのタイプ自体を一致させることと同じくらい重要であるためです。
ガイドシューの交換時期の認識
ガイド シューズは徐々に摩耗するため、ほとんどのエレベーター保守チームは、完全な故障を待つのではなく、いくつかの一貫した警告サインに注意を払うことを学びます。車の異常な左右の動き、車のフレームの上部または下部付近での擦れる音や軋む音、およびシューのライニングに目に見える摩耗溝が最も一般的な初期の兆候です。
エレベーターのガイド シュー交換プログラムを扱う調達チームは通常、注文前にレール幅とガイド シュー シートの両方の寸法が一致していることを要求します。これは、たとえ良く作られたシューであっても、既存のレールに対する適合が正しくないと性能が低下するためです。確立された企業と協力する エレベーターガイド靴工場中国 供給関係に基づくと、生産チームが既存の工具に対してレール プロファイル図面を直接参照できるため、このマッチング プロセスが短縮されることがよくあります。
寧波鄞州福康達エレベーター部品工場について
寧波鄞州富康大エレベーター部品工場は2006年に設立され、中国浙江省寧波市鄞州区大澳工業団地にあります。同社はエレベーター部品の研究、開発、生産、販売に注力しており、エレベーターガイドシューメーカーおよびエレベーターガイドレール会社として国内外のエレベーターサプライチェーンにサービスを提供しています。

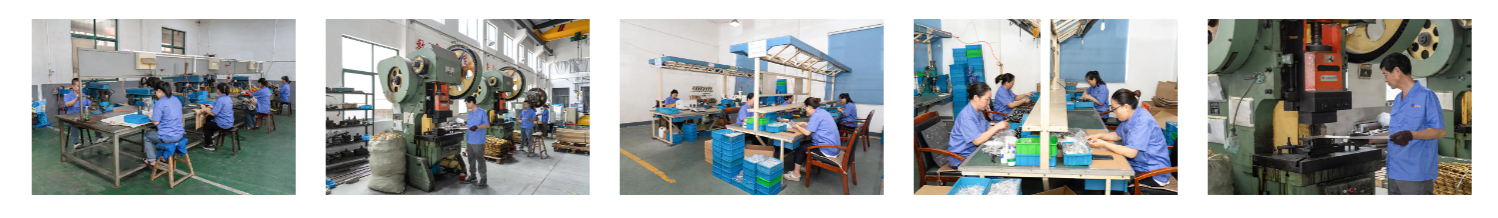

生産センターでは、成熟した組立ラインや検査手順と並行して、さまざまな高度なハードウェアおよびプラスチック加工機器を稼働させ、あらゆる生産バッチにわたる精度、品質、安定供給の継続をサポートしています。として OEMエレベーターガイドシュー そして 中国のエレベーターガイドシューメーカー , Fukanda は、日立、三菱、オーチス、ティッセン、グアンリ、カンリ、アジアパシフィック、スズキ、シンリンのプロジェクト チャネルにまたがる関係を含め、国内市場で事業を展開している著名なエレベーター ブランドと長年にわたる協力関係を構築しており、エレベーター部品業界内で長年にわたる一貫した供給で築かれた強い評判を反映しています。
よくある質問
これは、エレベータかごまたはつり合いおもりとガイド レールの間に取り付けられたスライドまたは回転装置で、単一の垂直経路に移動を制限します。
かごまたはつり合いおもりをレール上で安定させ、エレベーターが上下する際のたわみ、傾き、または揺れを防ぎます。
一般的なセットアップでは、かごのフレームに 4 つのガイド シューを使用し、カウンタウェイト フレームに 4 つのガイド シューをそれぞれの上部と下部の隅に配置して使用します。
シートとレールの本体は通常金属ですが、靴のライニングは多くの場合、レールとの摩擦を減らすために設計された耐摩耗性の素材です。
ガイド レールにはさまざまな標準的な T 字型プロファイル サイズがあり、車両の重量、速度、ブラケット間のレール スパンに基づいて適切なサイズが選択されます。
レールはシャフト内部の壁ブラケットにセクションごとに取り付けられ、垂直方向の位置がチェックされ、ガイド シューが取り付けられる前にフィッシュプレートと結合されます。
技術者は、キャリパーを使用してレールの幅、作業面の平坦度、シャフトに沿った垂直方向の位置合わせを測定し、複数の点で真直度をチェックします。
