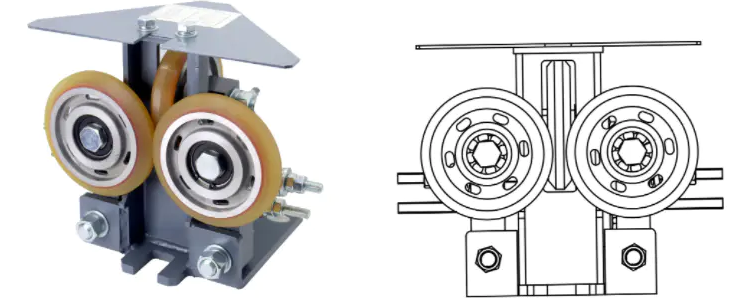

1. 4つのコア技術 ローラーガイドシュー
精密ベアリング設計: 転がり抵抗を低減
複列アンギュラ玉軸受：ラジアル荷重とアキシアル荷重に耐え、ころがりのない高速回転を実現
プリロード調整: スプリングまたは油圧機構により、ローラーとガイド レールの間の接触が一定に維持され、バウンドが防止されます。
ポリマー素材のローラー：衝撃吸収性と耐摩耗性を両立
ポリウレタン（PU）ローラー：弾性、耐摩耗性に優れ、ガイドレールの凹凸による微振動を吸収します。
ナイロンコンポジットローラー：変形抵抗が強く、高速エレベーター（>2.5m/s）に適しています。
動的自動調心構造: ガイドレールのたわみに対応
フローティングマウント: ローラーはガイドレールの取り付け誤差に±3°の範囲内で適応できます。
弾性サポート システム: ゴム製のパッドまたはスプリングが一時的な衝撃力 (緊急停止時など) を緩和します。
潤滑技術の革新でメンテナンスフリー・長寿命を実現
自己潤滑ベアリング: グラファイトまたは PTFE で構築されているため、外部潤滑は必要ありません。
密閉設計：防塵・防水性に優れ、ローラーへの不純物の侵入や性能への影響を防ぎます。
2. エレベーターのローラーガイドシューのよくあるトラブルと解決策（メンテナンスガイド）
ローラーの異常摩耗
- ローラー表面の不均一摩耗
考えられる原因:
ガイドレールの取り付けずれ（水平・垂直公差オーバー）
車のアンバランスな荷重により片側に過剰な力がかかる
ローラーの材質が不適格（硬度不足または劣化）
解決策:
ガイド レールの真直度を確認します。レーザー位置合わせツールを使用して、偏差が 0.5 mm/m 未満であることを確認します。
車のバランスを調整する: 荷重が均等に分散されるように、カウンターウェイトの構成を確認します。
高摩耗ローラーを交換する: ポリウレタン (PU) またはナイロン複合材料 (推奨ショア硬度 75A ～ 85A) を選択します。
- ローラーの早期亀裂または変形
考えられる原因:
過負荷（定格負荷の150％を超える）
周囲温度が高すぎる (>60°C) と、PU ローラーの軟化が発生します。
化学腐食（洗浄剤中の強酸やアルカリなど）
解決策:
過負荷保護装置を設置します。エレベーター制御システムをリンクして過負荷運転を制限します。
高温ローラーを交換する: ナイロンまたは PTFE 複合材料 (-30°C ～ 120°C に適しています) を選択してください。
化学物質との接触を避ける: 洗浄するときは中性溶剤 (アルコールなど) を使用してください。
異常な動作音
- 回転時に「きしむ」音がする
考えられる原因:
軸受油の不足やゴミの侵入
ローラーピンが磨耗してクリアランスが増加
ガイドレール表面の硬い粒子（砂、砂利など）
解決策:
ベアリングを清掃して潤滑します。高温用グリース (リチウムベースのグリースなど) を使用します。シールドベアリングは直ちに交換してください。
ピンの交換: ピンの直径に摩耗がないか確認します (0.2mm を超えると交換が必要です)。ガイド レールの清掃: 細かいサンドペーパーを使用してガイド レールの接触面を磨き、不純物を取り除きます。
- 高周波の「ブンブン」振動
考えられる原因:
ローラーの動的バランスの失敗 (例: 内部ベアリングの損傷)
エレベーターの運転速度とローラーの固有振動数の共振
解決策:
ローラーアセンブリを交換します。純正部品を推奨します (動的バランス精度 ≤ 0.5g・cm)。
エレベーターの動作曲線を調整します。インバーターを使用して加速度を低減し、共振周波数帯域を回避します。
ガイドシューの詰まり
- ローラーの回転が遅い
考えられる原因:
ベアリングの腐食（湿気の多い環境が原因）
ローラーとガイドレールの隙間不足（取り付け不良）
解決策:
ステンレス鋼ベアリングを交換してください: 高湿度環境 (地下ガレージのエレベーターなど) に適しています。
ガイドシューのクリアランスを調整します。測定には隙間ゲージを使用します。片側あたり 0.5 ～ 1 mm のクリアランスを推奨します (メーカーの基準を参照)。
その他のシステム障害
- ガイドシューが完全に曲がっている、または緩んでいます。
考えられる原因:
取付ボルトの緩み（振動による）
ガイドシューブラケットの変形（外部衝撃による）
解決策:
ボルトを締めて緩み止めシールを貼ります。トルクレンチを使用します（メーカー指定のトルクで締め付けます）。
ブラケットの位置調整または交換: 水平器を使用してブラケットの平坦度を確認します (誤差 <1mm/m)。
3. エレベーターローラーガイドシューズに関するよくある質問（FAQ）
- ローラーを交換する必要があるかどうかを判断するにはどうすればよいですか?
交換基準:
摩耗: ローラー直径の減少 > 2mm (キャリパーで測定)。
表面亀裂：目に見える亀裂または剥離。
異音・振動：動作中にきしみや揺れが目立つ。
- ローラーガイドシューには注油が必要ですか?
ほとんどの場合はそうではありません。
最新のローラー ガイド シューは、自己潤滑ベアリング (グラファイト充填 PTFE など) を使用しています。
例外: 古いモデルや特殊な環境 (高温) では、少量の高温用グリースが必要な場合があります。
- ローラーが早期に摩耗するのはなぜですか?
一般的な原因:
ガイドレールの取り付け偏差 (> 1mm/m)。
車への慢性的なアンバランスな積載（例：重い物体が常に片側に置かれている）。
低品質ローラー（硬度が基準を満たしていない）を使用している。
- ローラーガイドシューは高速エレベーターに適していますか?適用範囲:
低速エレベーター (≤1.75 m/s): 通常の PU ローラーで十分です。
高速エレベーター (≥2.5 m/s): 精密ベアリングを備えたナイロン複合ローラーが必要です。
- ローラーガイドシューの騒音を軽減するにはどうすればよいですか?
騒音低減対策：
ガイドシューブラケットは弾性パッド付き（振動吸収設計）を選択してください。
ガイド レールの接合部が滑らかであることを確認します (移行領域を研磨します)。
サイレントベアリングを交換します。
