以下は、次の 5 つの主要な警告サインです。 エレベーターガイドシュー 着る。専門的なメンテナンスの経験と実際の事例を組み合わせて、潜在的な障害を迅速に特定し、是正措置を講じられるよう支援します。
1. 異常な動作音（こすれる、引っ掻く）
症状: エレベーターが上昇または下降しているとき、特に始動時または制動中に、継続的な「きしみ」、「カチッ」、または鋭い金属のこすれ音が聞こえます。
原因: 磨耗したガイド シュー パッドがガイド レールに直接接触しているか、ガイド シュー固定ネジが緩んでいるため、金属同士の衝突が発生しています。
リスク: 長期間放置すると、ガイド レールの摩耗が加速し、車両の脱線の危険につながる可能性があります。
2. 車の振動や横揺れが大きくなる
症状: 乗客は、特に重い荷物を積んだ場合に、エレベーターの動きが不安定であると顕著に感じます。
原因: ガイド シューが摩耗しているため、ガイド レールとのクリアランスが不均一になるか、ガイド シューのスプリングが故障して振動を緩衝できなくなります。
チェック：水準器を使用して車の傾きを測定します。傾きが 2mm を超える場合は、直ちに検査が必要です。
3. レベリング誤差の増加（不正確な停止）
症状：エレベーター停止時にエレベーターと床面との間に大きな高低差（±5mmを超えるなど）が発生する。
原因: ガイド シューの摩耗によりガイドの精度が低下し、エレベータかごが軌道からずれる原因となります。
影響: これにより乗客がつまずいたり、ドア システムの故障が悪化したりする可能性があります。
4. ガイドシューライナーの目に見える磨耗または変形

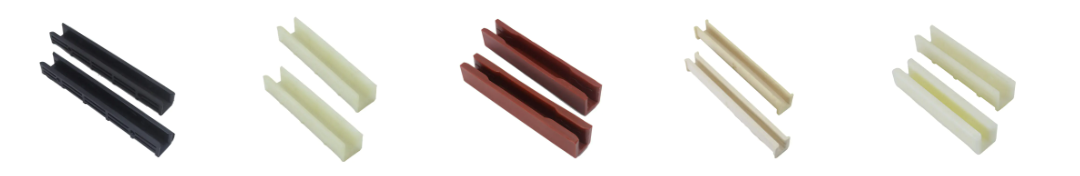

症状: ガイド シュー ライナー (通常はナイロンまたはポリウレタンで作られている) を検査すると、不均一な厚さ、ひび割れ、または部品の欠落が見つかります。
標準：残厚が50％未満、または部分的に剥がれが生じた場合は交換が必要です。
ツール: ノギスを使用して測定し、メーカーの摩耗限界と比較します。
5. エネルギー消費量の異常増加
症状: 特に低速時に、エレベーター モーターの電流または消費電力が増加します。
原因: 摩耗によりガイド シューの摩擦係数が増加すると、トラクション システムが追加の作業を実行する必要があります。
データ: 測定によると、ひどく摩耗したガイド シューズはエネルギー消費を 10% ～ 15% 増加させる可能性があります。
推奨事項
定期検査: 3 か月ごとにガイド シューのクリアランスとライナーの厚さを測定し、レーザー アライメント ツールを使用してガイド シューの位置を調整します。
潤滑とメンテナンス: 乾燥摩擦を避けるためにリチウムベースのグリースを使用してください (ローリング ガイド シューには潤滑は必要ありません)。
タイムリーな交換: 従来のナイロンよりも寿命が 30% 長いため、複合ライナー (超高分子量ポリエチレンなど) が推奨されます。
上記の兆候のいずれかが観察された場合は、連鎖的な障害を避けるために、ただちに専門の保守担当者に連絡してください。
エレベーターガイドシューに関するよくある質問
- エレベーターガイドシューとは何ですか？その機能は何ですか?
定義: ガイド シューは、エレベータのかごおよび釣合おもりに取り付けられるガイド コンポーネントであり、ガイド レールに沿ったスムーズなエレベータの動作を保証します。
機能:
車の垂直方向の動きを維持し、左右の揺れやヨーを防ぎます。
振動や騒音を軽減し、乗り心地を向上させます。
ガイドシューの中には、ガイドレールの摩耗を軽減するための潤滑機能を備えたものもあります。
- ガイドシューズにはどんな種類があるの？選び方は？
スライディングガイドシュー（従来型）：
シンプルな構造で低コスト、低速エレベーター（≦1.0m/s）に最適です。
定期的な注油が必要であり、摩耗が早くなります。
ローラーガイドシュー（最新）：
滑り摩擦の代わりにローラーを使用しているため、中高速エレベーター（≧1.5m/s）に適しています。
無潤滑で長寿命ですが、価格は高くなります。
推奨される選択: エレベーターの速度、負荷、動作環境 (湿度や高温など) に基づいて決定します。
- ガイドシューには注油が必要ですか?正しく潤滑するにはどうすればよいでしょうか?
スライディング ガイド シューには潤滑が必要です。
リチウム系グリスまたは専用のガイドシュー潤滑剤を使用してください。
過剰な油の蓄積を避けるために、3 ～ 6 か月ごとに注油してください。
ローラーガイドシューには潤滑剤が必要ありません。
ローラーには密閉ベアリングが使用されているため、潤滑によりゴミが付着する可能性があります。
- ガイドシューの摩耗はエレベーターの安全性に影響しますか?
潜在的なリスク:
ガイドレールの摩耗が増加すると、動作が不安定になる可能性があります。
ひどい場合は脱線や緊急停止につながる恐れがあります。
解決策: 定期的に検査し、摩耗した部品を速やかに交換してください。
