エレベーター用スライディングガイドシューの種類・選定・比較ガイド

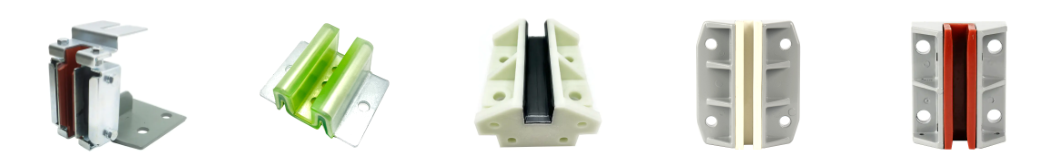

一般的な種類と特徴

エレベーターのスライディング ガイド シューは、一般に、レールの凹凸を吸収する方法と、接触点に使用されるライナーの素材によって分類されます。これらのタイプの中から選択することは、乗り心地、騒音レベル、ライナーの交換頻度に影響するため、エレベーター部品の購入者にとって違いを理解することは実用的な第一歩です。

ライナーの材質は、摩擦挙動、騒音レベル、摩耗率を直接決定するため、各タイプの中で最も重要な特性の 1 つです。一般的なライナーの素材には、標準ナイロン、オイルを埋め込んだ自己潤滑性ナイロン、ポリオキシメチレン (POM) があり、それぞれ耐摩耗性、騒音減衰、コスト効率のバランスが異なります。シューのタイプとライナーの材質の適切な組み合わせの選択は、通常、エレベータの速度、かごの重量、およびレールの状態によって決まります。これらについては、以下の選択セクションで詳しく説明します。

動作原理と構造

アン elevator sliding guide shoe works by maintaining continuous contact between a replaceable liner and the guide rail as the car or counterweight travels vertically, constraining lateral movement while allowing free vertical motion. The structure is intentionally simple, which is part of why sliding guide shoes remain a reliable, widely specified component across the elevator industry.

動作中、レール接触チャネルは T 字型ガイド レールの頭部を包み込み、車両の移動に伴うすべての接触面の摩擦をライナーが吸収します。バネ仕掛けの設計では、バネ要素によりライナーがわずかに内外に動くことができ、かごのフレームに強い衝撃を伝えることなく、レールの小さな位置ずれが補正されます。ライナーは主要な摩耗コンポーネントであるため、その材料と厚さは、乗り心地やレール接触の完全性に影響を与える前に検査して交換できる、予測可能で徐々に摩耗する表面を提供するように設計されています。

適用シナリオと選択基準

エレベーターのスライディング ガイド シューは、主にエレベーターの定格速度、かごの荷重、ガイド レールのプロファイルに応じて適切な構成で、乗客用エレベーター、貨物用エレベーター、釣合おもりアセンブリに適用されます。これらの変数を正しく一致させると、乗り心地、騒音レベル、メンテナンス チームがライナー交換のスケジュールを立てる必要がある頻度に影響します。

定格速度は、一般に、ガイドシューの選択において最も影響力のある唯一の要素です。これは、速度が高くなると、レール接触イベントの頻度と、伝達される振動に対する乗客の感度の両方が増加するためです。以下のドーナツ グラフは、エレベーターの使用例全体で、スライディング ガイド シューが最も一般的に適用される場所の一般的で代表的な分割を示しています。これは、建物のポートフォリオまたはフリート全体にわたる典型的な需要パターンを評価する際に役立つコンテキストです。

グラフを確認する前に、実際の割合は地域、建物のタイプ、エレベーターの築年数によって異なることに注意してください。そのため、以下の図は正確な市場測定値ではなく、一般的な代表的なパターンとして読み取る必要があります。この表では、一般的なスライディング ガイド シューの使用状況を、低速および中速の乗客用エレベーター、貨物および貨物用エレベーター、速度クラスにまたがるカウンタウェイト アセンブリ、および近代化または改修交換プロジェクトの 4 つの大きなカテゴリに分類しています。この種の内訳は、貨物用途とより高いデューティ サイクルで動作する旅客用途とでライナー材料の選択基準が大きく異なる理由を説明するのに役立ちます。

この代表的な内訳の最大のセグメントは低速および中速の乗客用エレベーターであり、これは、定格速度が滑り接触の快適な動作範囲内に留まる住宅および商業ビル全体で、滑りガイド シューがどの程度広く仕様化されているかを反映しています。貨物用および貨物用エレベータは、一般に、ローラー ガイド シューに関連する滑らかな乗り心地特性よりも耐荷重耐久性を優先するため、次に大きなセグメントを形成します。カウンタウェイトの乗り心地は乗客にとってそれほど重要ではないため、かご自体がローラーガイドシューにアップグレードされたエレベーターでも、カウンタウェイトにはスライディングガイドシューが一般的に使用されているため、カウンタウェイトアセンブリは重要なシェアとして見えます。近代化および改修プロジェクトは、老朽化し​​たエレベーター全体で進行中の交換サイクルを反映して、規模は小さいものの安定したシェアを占めています。このパターンは、多くのエレベーター部品メーカーが幅広いブラケット スタイルを維持している理由も説明しています。これは、改修プロジェクトでは、複数のオリジナル ブランドの従来の OEM 取り付け構成と一致させる必要が頻繁にあるためです。大規模なエレベーターのポートフォリオを監督する施設管理者は、この種の使用状況の分割を社内で追跡することが有益であると感じることがよくあります。これは、交換量が最も多くなるライナーの材質とブラケットの種類を予測するのに役立つからです。特定のエレベーターがどのセグメントに該当するかを認識することは、ガイドシューのメーカーやサプライヤーに見積もりを依頼する前の実際的な第一歩です。

スライディングシューとローラーガイドシューの詳細比較

スライディング ガイド シューとローラー ガイド シューはどちらもエレベータかごをガイド レールに整列させますが、機構、乗り心地、メンテナンス プロファイルにおいて大きく異なります。これらの違いを理解することは、購入者が特定のエレベーターの定格速度とデューティ サイクルに対して間違ったコンポーネント タイプを指定することを避けるのに役立ちます。

異なるポリマーライナーは同様の動作条件下で異なる摩耗寿命を提供するため、ライナーの素材はスライディングガイドシュー自体のもう 1 つの主要な比較点です。以下の積み上げ縦棒グラフは、耐摩耗性と騒音減衰性能という 2 つの動作要素にわたる 3 つの一般的なライナー材料の相対的なサービス貢献度を比較し、各材料がこれら 2 つの特性をどのようにトレードオフするかを総合的に示しています。

グラフを見る前に、実際の摩耗寿命と騒音レベルはレールの状態、潤滑方法、エレベーターのデューティ サイクルに大きく依存するため、示されている値は設置に対する固定保証ではなく、一般的な相対比較を表すことに注意してください。比較した材質は、標準ナイロン、含油自己潤滑ナイロン、POM の 3 つです。各カラムは、相対的な耐摩耗性の寄与と相対的な騒音減衰の寄与を表す 2 つの積み重ねられたセグメントに分割されているため、カラムの合計高さは、両方の要素を組み合わせた全体の相対的な性能を反映します。

このグラフは、標準ナイロンからオイル埋め込みナイロン、そして POM への明らかな進歩を示しており、材料の特殊化が進むにつれて耐摩耗性と騒音減衰の両方でカラムの総高さが増加しています。標準ナイロンは通常、3 つの中で最も基本的な性能プロファイルを提供します。そのため、コンポーネントのコスト効率がライナー寿命の延長によるメリットを上回る貨物輸送および低デューティサイクル用途で依然として一般的であるのはこのためです。オイルが埋め込まれた自己潤滑ナイロンは、埋め込まれた潤滑剤が接触点の表面摩擦を軽減するため、耐摩耗性が大幅に向上し、騒音減衰の適度な改善にも貢献します。この比較では、POM が最も強力な総合性能を示しています。これは主に、その固有の剛性と寸法安定性が高いためであり、これにより、より長い保守間隔にわたってレールとの一貫した接触形状を維持するのに役立ちます。この進歩は、需要の低い用途では依然として標準ナイロンが合理的な選択肢であるにもかかわらず、エレベーターの近代化プロジェクトや高負荷サイクルの乗客用エレベーターで、標準ナイロンではなく POM または油を埋め込んだナイロン ライナーが頻繁に指定される理由を示しています。騒音減衰性能はライナーの素材だけではなく、スプリングの校正とレールの位置合わせにも影響を受けるため、ライナーの選択は適切な取り付けと調整の実践とともに考慮する必要があることに注意してください。ライナーのオプションを比較するメンテナンス チームは、ここで示したような一般的な材料の比較のみに依存するのではなく、特定のエレベーターの速度とデューティ サイクルで予想される摩耗寿命に関するメーカーのガイダンスを要求する必要があります。ライナーの交換は定期的なメンテナンス作業であるため、多くのバイヤーは在庫と交換計画を簡素化するためにフリート全体で単一のライナー素材を標準化しています。

ガイドシューとレール速度の互換性に関する業界動向

エレベーターの定格速度は一般的に新しい設備では上昇傾向にあるため、ガイドシューのタイプとレール速度の関係が仕様の議論においてますます重要な部分となっています。以下の散布図は、特定の測定データセットではなく一般的な業界の観察に基づいて、スライディング シューとローラー ガイド シューの使用量がエレベーターの定格速度の範囲にわたってどのように分布する傾向があるかを示す一般的な図を示しています。

この表を確認する前に、個々の建築要件、レールの品質、乗り心地の期待によって、特定のプロジェクトがこの一般的なパターンから外れるいずれかのガイド シュー タイプに移行する可能性があることを強調する価値があります。チャート上の各点は一般的なアプリケーション例を表しており、横軸に定格速度、縦軸に相対的な乗車要求の優先度をプロットして、スライディング ガイド シューのアプリケーションがローラー ガイド シューのアプリケーションと比較して集中する傾向があることを示しています。

散布パターンは、スライディング ガイド シューの用途を明るい色で表し、グラフの低速で乗り心地優先度の低い領域に集まっていることを示しています。一方、ローラー ガイド シューの用途は、濃い色で、高速で乗り心地優先度の高い領域に向かって集まっています。このクラスタリングは、摩擦に関連した振動と発熱が管理可能な範囲内に収まるため、低速でも滑り接触が十分に適切なままであるという一般的な業界パターンを反映しています。通常、定格速度が増加するにつれて、特に商業ビルや高層旅客ビルでは、乗り心地に対する期待も高まり、より高い移動速度での摩擦関連の振動を低減するローラーガイドシューへと仕様の好みが移っていきます。チャートの中央には、両方のガイド シュー タイプが表示される目に見える移行ゾーンがあり、鉄道の品質、建物の使用パターン、近代化予算などの要素も影響するため、速度だけでは選択が完全に決定されない現実世界のプロジェクトを反映しています。この移行ゾーンは、中速エレベータが 1 つのガイド シュー タイプに自動的に制限されるわけではなく、速度だけではなく要素の組み合わせで評価されるべきであることを示しているため、仕様チームにとって重要なポイントです。また、一部のエレベーター製造業者や近代化請負業者が、ローラー ガイド シューが一般的である速度でも、特にコスト効率と機械的単純さが依然として優先事項である場合に、スプリング式や複合ライナー タイプなど、適切に設計されたスライド ガイド シューを指定し続ける理由も説明されています。混合速度のエレベータを管理する購入者にとって、このパターンは、エレベータ スライド ガイド シューのメーカーまたはサプライヤーに見積もりを依頼する前に、可能性のあるガイド シューのタイプごとにユニットをグループ化するための開始点として役立ちます。

この種のアプリケーション マッチング作業には、複数のエレベーター ブランドと速度クラスにわたって幅広い実務経験を持つメーカーの恩恵が受けられます。寧波鄞州富康大エレベーター部品工場は2006年に設立され、浙江省寧波市鄞州区大澳工業団地に拠点を置き、スライドガイドシューを含むエレベーター部品の研究、開発、生産、販売を専門とするエレベーター部品メーカーおよび工場です。同社の生産センターは、成熟した組み立て生産ラインや検査手順と並行して、さまざまなハードウェアおよびプラスチック加工装置を稼働させ、供給全体にわたって一貫した精度と品質をサポートしています。同社は、その運営の歴史を通じて、日立、三菱、オーチス、ティッセン、グアンリ、カンリ、アジアパシフィック、スズキなどの確立されたエレベーターブランドとの協力経験を構築してきました。これは、さまざまなエレベーターシステムで使用されるブラケット構成とレールプロファイルに関する幅広い知識を反映しており、これは特に混合ブランドのエレベーターフリートを含む近代化および改修プロジェクトに関連しています。

長期安定稼働のためのメンテナンスガイダンス

定期的な検査と適時のライナー交換により、エレベータの耐用年数にわたってスライディング ガイド シューの一貫した性能が維持されます。ライナーは摩耗部品として設計されているため、一般に、顕著な乗り心地の問題を待ってから行動を起こすよりも、体系化された検査スケジュールを立てる方が効果的です。

1. ライナーの厚さと表面の状態を定期的に検査し、レールの位置ずれや過剰なスプリング圧力を示す可能性のある不均一な摩耗がないか確認してください。
2. 潤滑が不十分だと、スライド式シューのライナーの摩耗が促進されるため、レールの潤滑がエレベータの動作要件に従って適用され、維持されていることを確認してください。
3. スプリング式シューのスプリング張力とクリアランスをチェックし、メーカー指定の調整範囲内に収まっていることを確認します。
4. 動作中に異常な音や振動がないか確認してください。これは、目に見える症状が現れる前に、ライナーの磨耗、レールの位置のずれ、または取り付けブラケットの緩みを示していることがよくあります。
5. 時間の経過による振動により、車両とカウンタウェイト ガイド シュー アセンブリの両方の留め具が徐々に緩む可能性があるため、取り付けブラケットのボルトが適切に締め付けられていることを確認してください。
6. 摩耗がメーカー推奨の最小厚さに近づいたら、レールの接触が損なわれるまで待つのではなく、ライナーを積極的に交換してください。

ライナーの厚さの測定値を長期にわたって記録する簡単な検査ログを維持すると、予期せぬ摩耗に対応するのではなく、交換時期の予測やスペアパーツの在庫計画が容易になります。ライナーの交換は通常、ローラー ガイド シューのベアリング サービスに比べて日常的な作業であり、複雑さは低いため、多くのメンテナンス チームは標準的な定期サービス訪問の一部として扱っています。一貫した製品品質とすぐに入手できる交換用ライナーを提供するエレベーター スライド ガイド シュー メーカーと協力することで、定期メンテナンス中にエレベーターが停止する時間を最小限に抑えることができます。
